打造一個集集成電路設計、研發、測試和人才培養于一體的綜合性平臺，為科研、教學和產業應用提供有力支持。實驗室需滿足從芯片設計、仿真到流片后測試的全流程需求，同時注重安全性、高效性和未來擴展性，確保能夠適應不斷發展的集成電路技術。

核心設計理念：

• 1.  分區清晰：嚴格區分不同潔凈度等級、不同功能、不同安全要求的區域。

• 2.  人/物分流：人員流線和物料（特別是晶圓/芯片）流線盡可能分離，減少交叉污染。

• 3.  潔凈度控制：根據工藝需求設定不同區域的潔凈度等級，并確保維持。

• 4.  安全至上：電氣安全、化學安全、氣體安全、激光安全、生物安全（若涉及）等全面防護。

• 5.  靈活性：為未來設備添加或工藝變更預留空間和接口。

• 6.  效率與舒適：優化工作流程，提供舒適的工作環境。

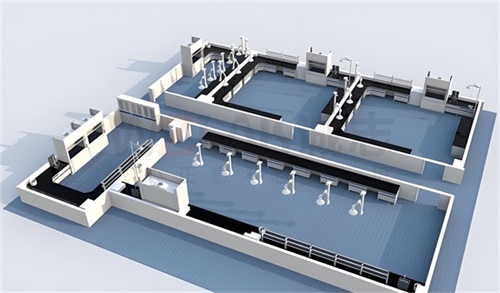

一、 實驗室功能區劃分 (建議采用遞進式潔凈度設計)

1.  非潔凈區 (Gowning Area / 更衣準備區 - 普通環境)

• 功能：進入實驗室的緩沖、更衣、個人物品存放、初步準備。

• 潔凈服穿戴區：鏡子、掛鉤、穿衣指導圖示。

2.  潔凈支持區 (Class 1000 - Class 10,000 或 ISO 6 - ISO 7)

• 功能：晶圓/芯片的臨時存儲、測量準備、部分非關鍵設備操作、設備維護通道、辦公支持。

關鍵設施：

• 晶圓/芯片中轉存儲：潔凈干燥柜、防靜電晶圓盒存儲架。

• 測量準備區：防靜電工作臺、顯微鏡、探針臺、四探針測試儀。

• 設備操作區 (部分)：放置對潔凈度要求稍低或產生顆粒較少的設備，如：

• 辦公支持：防靜電工作臺、電腦、打印機、文件柜。

3.  核心工藝/高潔凈區 (Class 100 - Class 1000 或 ISO 5 - ISO 6)

• 功能：進行對潔凈度要求最高的關鍵工藝和精密測量。

關鍵設施：

• 光刻區：放置勻膠顯影機、光刻機。需要穩定的溫濕度、減震、嚴格避光。

• 薄膜沉積區：放置磁控濺射臺、電子束蒸發臺。需要良好的排氣、冷卻水、大功率電力、特殊氣體供應。

• 刻蝕區：放置等離子刻蝕機。需要強力的尾氣處理系統、冷卻水、大功率電力、特殊氣體供應。

• 高溫工藝區：放置擴散爐、快速熱退火爐。需要大功率電力、冷卻水、高純氣體供應、良好的排氣散熱。

• 超凈工作臺/隔離器：用于對潔凈度要求極高的操作（如納米器件操作）。

• 高純氣體/化學品分配點：通過管道或點閥箱（VMB）供應到設備。

4.  輔助功能區

• 化學品存儲間：獨立通風的防爆間！ 存放酸、堿、溶劑、光刻膠、顯影液等。

• 配備：防泄漏托盤、防火防爆柜、緊急洗眼器/淋浴器、強制通風系統、可燃/有毒氣體探測器、安全標識。

• 特氣間/氣瓶柜：獨立、防火、防爆、良好通風！存放惰性氣體、反應氣體、腐蝕性氣體等鋼瓶。

• 配備：氣瓶固定架/鏈條、泄漏檢測報警器、自動噴淋/滅火裝置、緊急排風、管道通入潔凈室

• 純水間：放置超純水機，供應核心工藝區。需考慮排水、防潮。

• 設備間/機電房：放置支持潔凈室運行的設備

• 數據中心/服務器間：放置控制設備、存儲數據的服務器。需恒溫恒濕、獨立空調、UPS保護。

• 辦公室/會議室：供研究人員辦公、討論、數據處理。普通環境即可，靠近實驗室入口。

二、 關鍵系統設計

1.  HVAC (暖通空調) 系統：

• 潔凈度控制：高效/超高效過濾器（HEPA/ULPA），合理的換氣次數。

• 溫濕度控制：精密空調，維持恒定溫濕度（如 22±0.5°C, 45±5% RH），對光刻等工藝至關重要。

• 壓力梯度：核心區 > 支持區 > 更衣區 > 外部，保證氣流從潔凈區流向次潔凈區。

• 新風：保證足夠新風量，維持正壓和人員舒適。

• 排風：工藝設備（刻蝕、沉積、爐管）和化學品間/特氣間需要強力的、耐腐蝕的獨立排風系統，并經過處理達標排放。

2.  電力系統：

• 高可靠性：雙路供電、大容量UPS（為關鍵設備、控制系統、服務器、部分空調提供至少15-30分鐘緩沖）。

• 大容量：沉積、刻蝕、爐管設備功率巨大，需單獨回路。

• 穩定純凈：重要測量設備需要穩壓穩頻電源，甚至隔離變壓器。

• 接地：完善的防雷接地、保護接地、獨立的信號接地。

• 防靜電：所有工作臺面、地板采用防靜電材料并良好接地。

3.  特氣與化學品輸送系統：

• 材料兼容性：管道、閥門、接頭材質必須與輸送的氣體/化學品兼容。

• 高純度：拋光內壁、特殊焊接、嚴格的吹掃和檢漏程序。

• 安全：明確標識、緊急切斷閥、泄漏檢測、過流保護、排風。

• 尾氣處理：對工藝廢氣進行有效處理。

4.  純水系統 (UPW)：

• 達到18.2 MΩ·cm 的超純水標準。

• 多級處理（反滲透RO、電去離子EDI/連續電去離子CDI、拋光混床、紫外殺菌、超濾UF）。

• 循環管道設計，防止死水區滋生細菌。

• 在線電阻率、TOC、顆粒度監測。

三、 布局與流線設計

• 人員流線：入口 -> 更衣區 (換鞋、洗手、穿潔凈服) -> 風淋室 -> 潔凈支持區 -> 核心工藝區。離開時反向。

• 物料流線 (晶圓/芯片)：設計專用通道。從存儲區 -> 工藝區 -> 測量區 -> 存儲/輸出。盡量減少暴露在非潔凈環境的時間。使用防靜電、潔凈的承載工具。

• 設備流線：設備間需有足夠大的門和通道供大型設備進出、安裝和維護。

• 廢物流線：設立清晰的廢料收集點和運出路徑，避免交叉污染。

四、 材料與裝修

• 墻面/天花板：彩鋼板。接縫處打膠密封。

• 地面：防靜電高架地板或防靜電PVC卷材/環氧樹脂自流坪。

• 門窗：潔凈室專用密閉門、雙層玻璃固定窗或密閉傳遞窗。

• 工作臺/家具：不銹鋼或表面噴涂環氧樹脂的鋼制結構，防靜電、耐腐蝕、易清潔。

設計一個成功的集成電路（IC）實驗室是一項復雜的系統工程，需要多學科（微電子、機械、暖通、電氣、自控、化工、安全）的緊密協作。核心在于滿足工藝需求、保障人員與環境安全、維持穩定的潔凈環境、并確保高效可靠的運行。
